Elektrik Pano Montajı ve Kablolama: Endüstriyel Tesislerde İyi Uygulamalar

Endüstriyel bir tesiste elektrik panoları üretimin sinir sistemidir. Pano içindeki düzen; arızaya müdahale süresini, bakımın kolaylığını ve en önemlisi çalışanların güvenliğini doğrudan etkiler. Bu yazıda pano montajı ve kablolamada sahada uyguladığımız iyi uygulamaları özetliyoruz.

Hangi standartlar esas alınır?

Proje şartnamesi ve yürürlükteki mevzuat her zaman ilk referanstır. Bunun yanında iki standart sık sık karşımıza çıkar:

• TS EN 60204-1: Makinelerin elektrik donanımına ilişkin genel kurallar; kumanda devreleri, koruma, acil durdurma ve iletkenlerin tanımlanması gibi konuları kapsar.
• TS EN IEC 61439 serisi: Alçak gerilim anahtarlama ve kumanda düzenlerinin (panoların) tasarım ve doğrulama kuralları.

Pano montajında dikkat edilecekler

• Yerleşim: erişim, kapak açılma mesafesi, havalandırma ve ısı kaynaklarından uzaklık
• Zemine veya duvara sağlam sabitleme; titreşimli ortamlarda uygun bağlantı elemanları
• Kablo giriş noktalarında uygun rakor ve conta; panonun koruma sınıfının (IP) korunması
• Topraklama ve eş potansiyel bağlantılarının eksiksiz yapılması

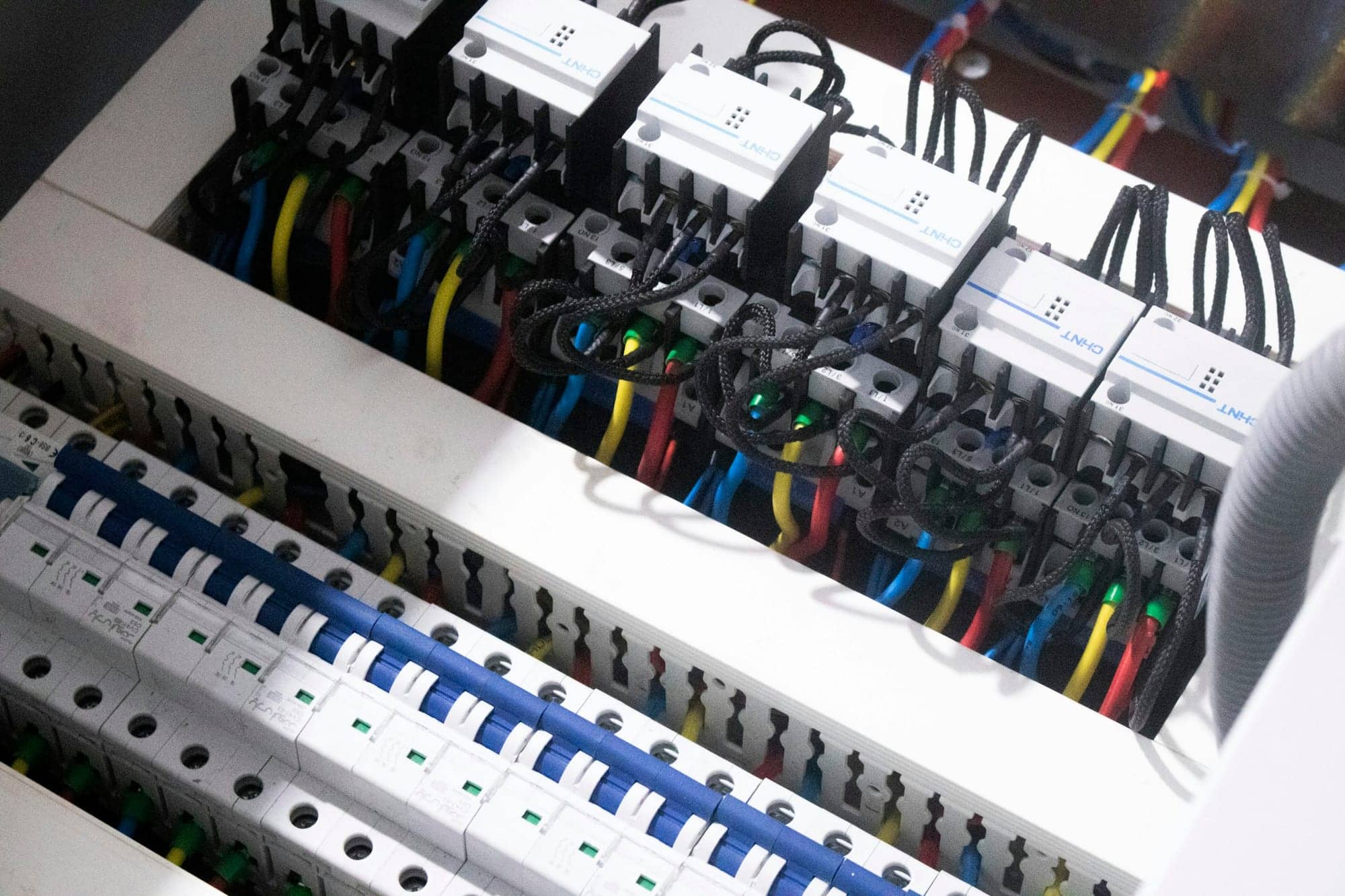

Kablolamada iyi uygulamalar

Düzenli kablo yönetimi

Kablolar kanallarda düzenli ilerlemeli, keskin bükümlerden kaçınılmalı; güç kabloları ile sinyal kabloları mümkün olduğunca ayrı güzergâhlardan geçirilmelidir. Bu ayrım, elektromanyetik parazitlerin sensör ve iletişim hatlarını etkilemesini azaltır.

Tutarlı etiketleme

Her kablo, klemens ve komponent şemadaki tanımıyla etiketlenmelidir. Etiketler kalıcı ve okunaklı olmalı; kablonun iki ucunda da aynı tanım yer almalıdır.

Doğru uç bağlantıları

Çok telli iletkenlerde uygun yüksük kullanılmalı, klemensler üreticinin belirttiği torkla sıkılmalıdır. Gevşek bağlantılar ısınmanın ve arızaların en sık nedenlerinden biridir.

Saha kablolaması ve kablo tavaları

Makine ve konveyör hatlarında kablolar çoğunlukla tavalar üzerinden taşınır. Tava güzergâhının mekanik montajla birlikte planlanması sonradan yapılan değişiklikleri önler. Tavalar; doluluk oranı, ileride eklenecek kablolar ve topraklama sürekliliği gözetilerek kurulmalıdır.

Enerji vermeden önce: ölçüm ve kontrol

• Bağlantıların şemaya göre kontrolü
• Süreklilik ve izolasyon direnci ölçümleri
• Koruma elemanlarının ayar ve değerlerinin kontrolü
• Acil durdurma devrelerinin fonksiyon testi

Dokümantasyon

Sahada yapılan her değişiklik şemalara işlenmelidir. Teslimde verilen güncel (as-built) şemalar, kablo listeleri ve ölçüm kayıtları, tesisin ömrü boyunca bakım ekiplerinin en değerli aracı olur. Elektrik tesisatı ve pano montajı hizmetimizi inceleyebilirsiniz.
